每年的年底，总是旗舰级的移动平台竞相斗艳的时刻，今年也不例外。以三星Exynos 2400和高通骁龙8 Gen3为首的新型号接连亮相，而联发科的天玑9300更是开启了全新的篇章——尝试采用全大核架构。
方方的人都晓得，自Arm提出big.LITTLE大小核设计理念以来，我们已经熟悉的移动处理器设计都会采用或者延续这个理念，然而天玑9300这次却独树一帜，开启的是全大核的新时代。其真实性能如何呢？这将跟我们日后的使用体验密切相关。

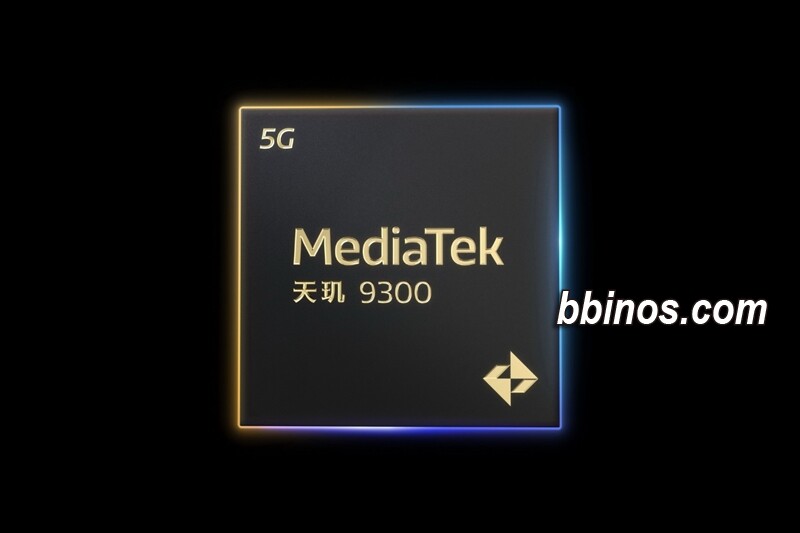

在天玑9300诞生之前，联发科进行了深入的思考：随着性能的提高，功耗也在稳步增长，未来手机处理器将如何突破这个难题？经过连续三年多的努力，他们终于推出了这款天玑9300。这是一款完全跳出传统设计思维的处理器，它创新地采用全大核架构，包括四个最高主频达到3.25GHz的Cortex-X4超大核心，配以四个主频2.0GHz的Cortex-A720大核心。
这样的架构设计，具有许多优点：首先，平行运算能力大幅提升，相比上一代天玑9200的峰值性能，提升了近40%，无论是执行单个复杂任务，还是处理多个并行任务，它都能以更高的效率完成，同时还将功耗降低了33%。这也意味着，尽管全大核架构的单位时间能耗比小核要高，但它需要的完成任务的时间却大大缩短了，所以总体上反倒能更加节能。
其次，全大核架构的应用乱序执行内核，可以大大提高应用执行效率，降低卡顿的出现。这就像在处理多个任务时，它能根据每个任务的执行优先级，安排最优的执行顺序，从而高效地完成任务。
除此之外，天玑9300大核架构下，可以更灵活地进行多线程并行应用的启动。这样就能在资源压力大时，也能保持良好的计算性能，实现新应用的快速启动。同时，无论超大核还是大核，都能满足高负载应用的需求，比如在游戏和视频通话之间，在无缝切换，给用户带来流畅的使用体验。
然而，天玑9300全大核架构此项突破并没有给应用做差异化处理，它的优秀表现都是内核处理逻辑和优化系统的结果。实际上，联发科在推出全大核架构前已经和谷歌进行了深度合作，从Android系统源头项目就开始嵌入全大核的支持。
可以预见，全大核架构将会是未来的大趋势。随着应用环境的不断变化和半导体工艺的艰难挑战，全大核架构的优势将会日渐明显。联发科作为全大核架构的领导者，将勇往直前，带领行业不断前进。
